Page 144 - Дисертація на здобуття наукового ступеня доктора філософії

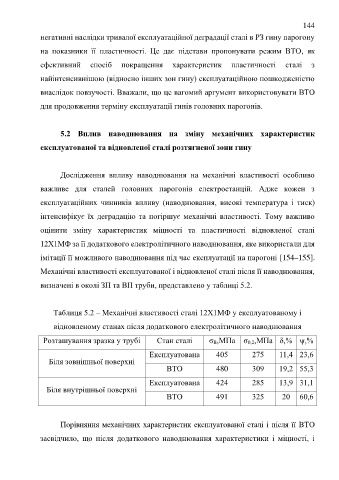

144
негативні наслідки тривалої експлуатаційної деградації сталі в РЗ гину парогону

на показники її пластичності. Це дає підстави пропонувати режим ВТО, як

ефективний спосіб покращення характеристик пластичності сталі з

найінтенсивнішою (відносно інших зон гину) експлуатаційною пошкодженістю

внаслідок повзучості. Вважали, що це вагомий аргумент використовувати ВТО

для продовження терміну експлуатації гинів головних парогонів.

5.2 Вплив наводнювання на зміну механічних характеристик

експлуатованої та відновленої сталі розтягненої зони гину

Дослідження впливу наводнювання на механічні властивості особливо

важливе для сталей головних парогонів електростанцій. Адже кожен з

експлуатаційних чинників впливу (наводнювання, високі температура і тиск)

інтенсифікує їх деградацію та погіршує механічні властивості. Тому важливо

оцінити зміну характеристик міцності та пластичності відновленої сталі

12Х1МФ за її додаткового електролітичного наводнювання, яке використали для

імітації її можливого наводнювання під час експлуатації на парогоні [154–155].
Механічні властивості експлуатованої і відновленої сталі після її наводнювання,

визначені в околі ЗП та ВП труби, представлено у таблиці 5.2.

Таблиця 5.2 – Механічні властивості сталі 12Х1МФ у експлуатованому і
відновленому станах після додаткового електролітичного наводнювання

Розташування зразка у трубі Стан сталі σ B,MПa σ 0,2,MПa δ,% ψ,%

Експлуатована 405 275 11,4 23,6
Біля зовнішньої поверхні
ВТО 480 309 19,2 55,3

Експлуатована 424 285 13,9 31,1
Біля внутрішньої поверхні
ВТО 491 325 20 60,6

Порівняння механічних характеристик експлуатованої сталі і після її ВТО

засвідчило, що після додаткового наводнювання характеристики і міцності, і
