Page 145 - Дисертація на здобуття наукового ступеня доктора філософії

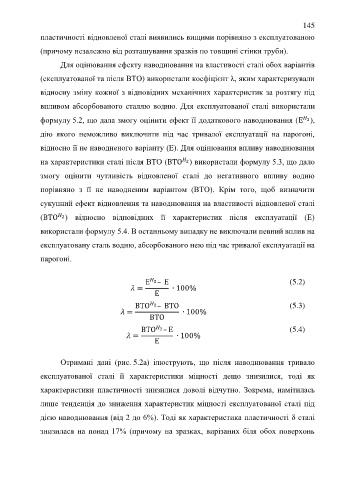

145
пластичності відновленої сталі виявились вищими порівняно з експлуатованою

(причому незалежно від розташування зразків по товщині стінки труби).

Для оцінювання ефекту наводнювання на властивості сталі обох варіантів

(експлуатованої та після ВТО) використали коефіцієнт λ, яким характеризували

відносну зміну кожної з відповідних механічних характеристик за розтягу під

впливом абсорбованого сталлю водню. Для експлуатованої сталі використали

формулу 5.2, що дала змогу оцінити ефект її додаткового наводнювання (Е ),
2
дію якого неможливо виключити під час тривалої експлуатації на парогоні,

відносно її не наводненого варіанту (Е). Для оцінювання впливу наводнювання

на характеристики сталі після ВТО (ВТО ) використали формулу 5.3, що дало
2
змогу оцінити чутливість відновленої сталі до негативного впливу водню
порівняно з її не наводненим варіантом (ВТО). Крім того, щоб визначити

сукупний ефект відновлення та наводнювання на властивості відновленої сталі

(ВТО ) відносно відповідних її характеристик після експлуатації (Е)
2
використали формулу 5.4. В останньому випадку не виключали певний вплив на

експлуатовану сталь водню, абсорбованого нею під час тривалої експлуатації на

парогоні.

Е – Е (5.2)
2
= ∙ 100%
Е

ВТО – ВТО (5.3)
2
= ∙ 100%
ВТО

ВТО – Е (5.4)
2
= ∙ 100%
Е

Отримані дані (рис. 5.2a) ілюструють, що після наводнювання тривало

експлуатованої сталі її характеристики міцності дещо знизилися, тоді як

характеристики пластичності знизилися доволі відчутно. Зокрема, намітилась

лише тенденція до зниження характеристик міцності експлуатованої сталі під
дією наводнювання (від 2 до 6%). Тоді як характеристика пластичності δ сталі

знизилася на понад 17% (причому на зразках, вирізаних біля обох поверхонь
