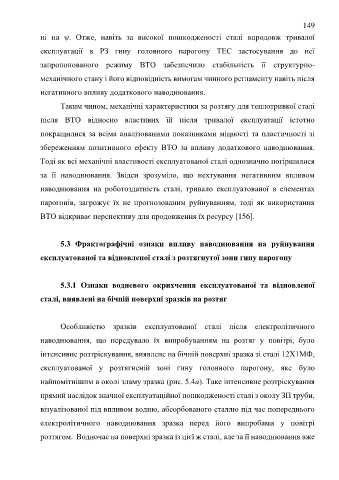

Page 149 - Дисертація на здобуття наукового ступеня доктора філософії
P. 149

149
               ні  на  ψ.  Отже,  навіть  за  високої  пошкодженості  сталі  впродовж  тривалої

               експлуатації  в  РЗ  гину  головного  парогону  ТЕС  застосування  до  неї

               запропонованого  режиму  ВТО  забезпечило  стабільність  її  структурно-

               механічного стану і його відповідність вимогам чинного регламенту навіть після

               негативного впливу додаткового наводнювання.

                      Таким чином, механічні характеристики за розтягу для теплотривкої сталі

               після  ВТО  відносно  властивих  їй  після  тривалої  експлуатації  істотно

               покращилися за всіма аналізованими показниками міцності та пластичності зі

               збереженням  позитивного  ефекту  ВТО  за  впливу  додаткового  наводнювання.

               Тоді як всі механічні властивості експлуатованої сталі однозначно погіршилися

               за  її  наводнювання.  Звідси  зрозуміло,  що  нехтування  негативним  впливом

               наводнювання  на  роботоздатність  сталі,  тривало  експлуатованої  в  елементах

               парогонів,  загрожує  їх  не  прогнозованим  руйнуванням,  тоді  як  використання

               ВТО відкриває перспективу для продовження їх ресурсу [156].



                      5.3  Фрактографічні  ознаки  впливу  наводнювання  на  руйнування


               експлуатованої та відновленої сталі з розтягнутої зони гину парогону



                      5.3.1  Ознаки  водневого  окрихчення  експлуатованої  та  відновленої
               сталі, виявлені на бічній поверхні зразків на розтяг



                      Особливістю  зразків  експлуатованої  сталі  після  електролітичного


               наводнювання,  що  передувало  їх  випробуванням  на  розтяг  у  повітрі,  було

               інтенсивне розтріскування, виявлене на бічній поверхні зразка зі сталі 12Х1МФ,

               експлуатованої  у  розтягненій  зоні  гину  головного  парогону,  яке  було

               найпомітнішим в околі зламу зразка (рис. 5.4а). Таке інтенсивне розтріскування

               прямий наслідок значної експлуатаційної пошкодженості сталі з околу ЗП труби,

               візуалізованої під впливом водню, абсорбованого сталлю під час попереднього

               електролітичного  наводнювання  зразка  перед  його  випробами  у  повітрі

               розтягом.  Водночас на поверхні зразка із цієї ж сталі, але за її наводнювання вже
   144   145   146   147   148   149   150   151   152   153   154
