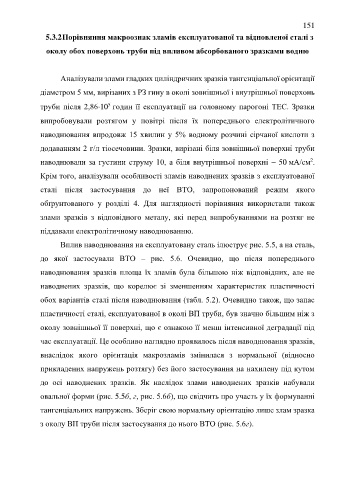

Page 151 - Дисертація на здобуття наукового ступеня доктора філософії

151
5.3.2 Порівняння макроознак зламів експлуатованої та відновленої сталі з

околу обох поверхонь труби під впливом абсорбованого зразками водню

Аналізували злами гладких циліндричних зразків тангенціальної орієнтації

діаметром 5 мм, вирізаних з РЗ гину в околі зовнішньої і внутрішньої поверхонь

5
труби після 2,8610 годин її експлуатації на головному парогоні ТЕС. Зразки

випробовували розтягом у повітрі після їх попереднього електролітичного
наводнювання впродовж 15 хвилин у 5% водному розчині сірчаної кислоти з

додаванням 2 г/л тіосечовини. Зразки, вирізані біля зовнішньої поверхні труби
наводнювали за густини струму 10, а біля внутрішньої поверхні – 50 мА/см .
2

Крім того, аналізували особливості зламів наводнених зразків з експлуатованої

сталі після застосування до неї ВТО, запропонований режим якого

обґрунтованого у розділі 4. Для наглядності порівняння використали також

злами зразків з відповідного металу, які перед випробуваннями на розтяг не

піддавали електролітичному наводнюванню.

Вплив наводнювання на експлуатовану сталь ілюструє рис. 5.5, а на сталь,

до якої застосували ВТО – рис. 5.6. Очевидно, що після попереднього

наводнювання зразків площа їх зламів була більшою ніж відповідних, але не

наводнених зразків, що корелює зі зменшенням характеристик пластичності

обох варіантів сталі після наводнювання (табл. 5.2). Очевидно також, що запас

пластичності сталі, експлуатованої в околі ВП труби, був значно більшим ніж з

околу зовнішньої її поверхні, що є ознакою її менш інтенсивної деградації під

час експлуатації. Це особливо наглядно проявилось після наводнювання зразків,

внаслідок якого орієнтація макрозламів змінилася з нормальної (відносно

прикладених напружень розтягу) без його застосування на нахилену під кутом

до осі наводнених зразків. Як наслідок злами наводнених зразків набували

овальної форми (рис. 5.5б, г, рис. 5.6б), що свідчить про участь у їх формуванні

тангенціальних напружень. Зберіг свою нормальну орієнтацію лише злам зразка

з околу ВП труби після застосування до нього ВТО (рис. 5.6г).
