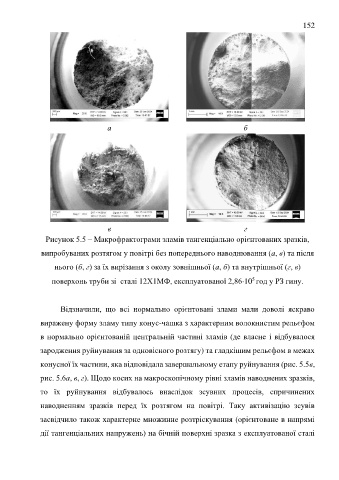

Рисунок 5.5 – Макрофрактограми зламів тангенціально орієнтованих зразків,
випробуваних розтягом у повітрі без попереднього наводнювання (а, в) та після

нього (б, г) за їх вирізання з околу зовнішньої (а, б) та внутрішньої (г, в)

поверхонь труби зі сталі 12Х1МФ, експлуатованої 2,8610 год у РЗ гину.
5

Відзначили, що всі нормально орієнтовані злами мали доволі яскраво

виражену форму зламу типу конус-чашка з характерним волокнистим рельєфом

в нормально орієнтованій центральній частині зламів (де власне і відбувалося

зародження руйнування за одновісного розтягу) та гладкішим рельєфом в межах

конусної їх частини, яка відповідала завершальному етапу руйнування (рис. 5.5в,

рис. 5.6а, в, г). Щодо косих на макроскопічному рівні зламів наводнених зразків,

то їх руйнування відбувалось внаслідок зсувних процесів, спричинених

наводненням зразків перед їх розтягом на повітрі. Таку активізацію зсувів

засвідчило також характерне множинне розтріскування (орієнтоване в напрямі

дії тангенціальних напружень) на бічній поверхні зразка з експлуатованої сталі
