Page 153 - Дисертація на здобуття наукового ступеня доктора філософії

153
після її наводнювання (рис. 5.6а) і його повна відсутність за наводнювання сталі

після застосування ВТО (рис. 5.6б). Отже, після застосування ВТО до

експлуатованої сталі негативного впливу водню (у вигляді розтріскування

наводненого зразка) не виявили, що вважали наслідком зменшення кількості

дефектів експлуатаційного походження як потенційно сприятливих місць

пасткування водню в її структурі.

а б

в г

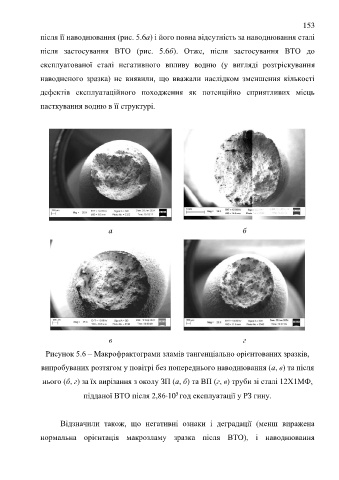

Рисунок 5.6 – Макрофрактограми зламів тангенціально орієнтованих зразків,

випробуваних розтягом у повітрі без попереднього наводнювання (а, в) та після

нього (б, г) за їх вирізання з околу ЗП (а, б) та ВП (г, в) труби зі сталі 12Х1МФ,

5
підданої ВТО після 2,8610 год експлуатації у РЗ гину.

Відзначили також, що негативні ознаки і деградації (менш виражена

нормальна орієнтація макрозламу зразка після ВТО), і наводнювання
