Page 146 - Дисертація на здобуття наукового ступеня доктора філософії

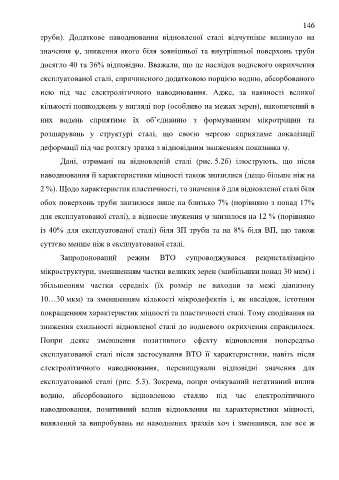

146
труби). Додаткове наводнювання відновленої сталі відчутніше вплинуло на

значення ψ, зниження якого біля зовнішньої та внутрішньої поверхонь труби

досягло 40 та 36% відповідно. Вважали, що це наслідок водневого окрихчення

експлуатованої сталі, спричиненого додатковою порцією водню, абсорбованого

нею під час електролітичного наводнювання. Адже, за наявності великої

кількості пошкоджень у вигляді пор (особливо на межах зерен), накопичений в

них водень сприятиме їх об’єднанню з формуванням мікротріщин та

розшарувань у структурі сталі, що своєю чергою сприятиме локалізації

деформації під час розтягу зразка з відповідним зниженням показника ψ.

Дані, отримані на відновленій сталі (рис. 5.2б) ілюструють, що після

наводнювання її характеристики міцності також знизилися (дещо більше ніж на

2 %). Щодо характеристик пластичності, то значення δ для відновленої сталі біля

обох поверхонь труби знизилося лише на близько 7% (порівняно з понад 17%

для експлуатованої сталі), а відносне звуження ψ знизилося на 12 % (порівняно

із 40% для експлуатованої сталі) біля ЗП труби та на 8% біля ВП, що також

суттєво менше ніж в експлуатованої сталі.

Запропонований режим ВТО супроводжувався рекристалізацією
мікроструктури, зменшенням частки великих зерен (завбільшки понад 30 мкм) і

збільшенням частки середніх (їх розмір не виходив за межі діапазону
10…30 мкм) та зменшенням кількості мікродефектів і, як наслідок, істотним

покращенням характеристик міцності та пластичності сталі. Тому сподівання на
зниження схильності відновленої сталі до водневого окрихчення справдилося.

Попри деяке зменшення позитивного ефекту відновлення попередньо

експлуатованої сталі після застосування ВТО її характеристики, навіть після

електролітичного наводнювання, перевищували відповідні значення для

експлуатованої сталі (рис. 5.3). Зокрема, попри очікуваний негативний вплив

водню, абсорбованого відновленою сталлю під час електролітичного

наводнювання, позитивний вплив відновлення на характеристики міцності,

виявлений за випробувань не наводнених зразків хоч і зменшився, але все ж
