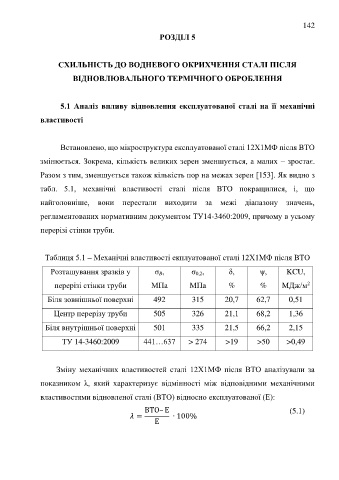

Page 142 - Дисертація на здобуття наукового ступеня доктора філософії

142
РОЗДІЛ 5

СХИЛЬНІСТЬ ДО ВОДНЕВОГО ОКРИХЧЕННЯ СТАЛІ ПІСЛЯ

ВІДНОВЛЮВАЛЬНОГО ТЕРМІЧНОГО ОБРОБЛЕННЯ

5.1 Аналіз впливу відновлення експлуатованої сталі на її механічні

властивості

Встановлено, що мікроструктура експлуатованої сталі 12Х1МФ після ВТО

змінюється. Зокрема, кількість великих зерен зменшується, а малих – зростає.

Разом з тим, зменшується також кількість пор на межах зерен [153]. Як видно з

табл. 5.1, механічні властивості сталі після ВТО покращилися, і, що

найголовніше, вони перестали виходити за межі діапазону значень,

регламентованих нормативним документом TУ14-3460:2009, причому в усьому

перерізі стінки труби.

Таблиця 5.1 – Механічні властивості екплуатованої сталі 12Х1МФ після ВТО
Розташування зразків у σ B, σ 0,2, δ, ψ, KCU,

2
перерізі стінки труби MПa MПa % % MДж/м
Біля зовнішньої поверхні 492 315 20,7 62,7 0,51

Центр перерізу труби 505 326 21,1 68,2 1,36

Біля внутрішньої поверхні 501 335 21,5 66,2 2,15

ТУ 14-3460:2009 441…637 > 274 >19 >50 >0,49

Зміну механічних властивостей сталі 12Х1МФ після ВТО аналізували за

показником λ, який характеризує відмінності між відповідними механічними

властивостями відновленої сталі (ВТО) відносно експлуатованої (Е):

ВТО– Е (5.1)
= ∙ 100%
Е
