125

а б

в г

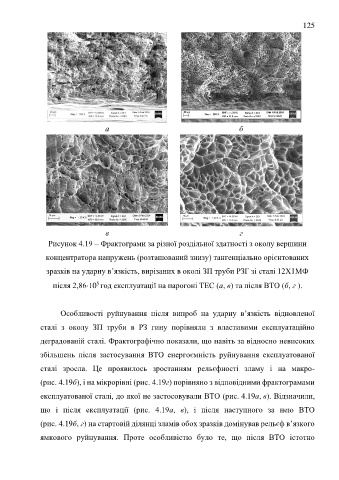

Рисунок 4.19 – Фрактограми за різної роздільної здатності з околу вершини
концентратора напружень (розташований знизу) тангенціально орієнтованих

зразків на ударну в’язкість, вирізаних в околі ЗП труби РЗГ зі сталі 12Х1МФ

5
після 2,8610 год експлуатації на парогоні ТЕС (а, в) та після ВТО (б, г ).

Особливості руйнування після випроб на ударну в’язкість відновленої

сталі з околу ЗП труби в РЗ гину порівняли з властивими експлуатаційно

деградованій сталі. Фрактографічно показали, що навіть за відносно невисоких

збільшень після застосування ВТО енергоємність руйнування експлуатованої

сталі зросла. Це проявилось зростанням рельєфності зламу і на макро-

(рис. 4.19б), і на мікрорівні (рис. 4.19г) порівняно з відповідними фрактограмами

експлуатованої сталі, до якої не застосовували ВТО (рис. 4.19а, в). Відзначили,

що і після експлуатації (рис. 4.19а, в), і після наступного за нею ВТО

(рис. 4.19б, г) на стартовій ділянці зламів обох зразків домінував рельєф в’язкого

ямкового руйнування. Проте особливістю було те, що після ВТО істотно
