Page 123 - Дисертація на здобуття наукового ступеня доктора філософії

123

а б

в г

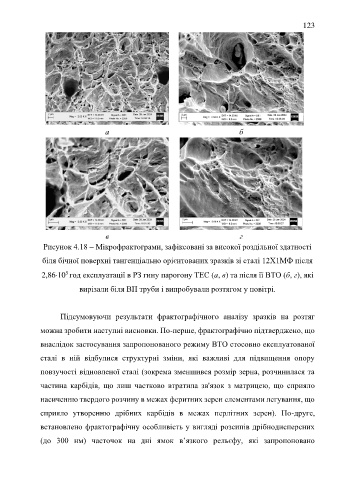

Рисунок 4.18 – Мікрофрактограми, зафіксовані за високої роздільної здатності

біля бічної поверхні тангенціально орієнтованих зразків зі сталі 12Х1МФ після

2,8610 год експлуатації в РЗ гину парогону ТЕС (а, в) та після її ВТО (б, г), які
5
вирізали біля ВП труби і випробували розтягом у повітрі.

Підсумовуючи результати фрактографічного аналізу зразків на розтяг

можна зробити наступні висновки. По-перше, фрактографічно підтверджено, що

внаслідок застосування запропонованого режиму ВТО стосовно експлуатованої

сталі в ній відбулися структурні зміни, які важливі для підвищення опору
повзучості відновленої сталі (зокрема зменшився розмір зерна, розчинилася та

частина карбідів, що лиш частково втратила зв'язок з матрицею, що сприяло
насиченню твердого розчину в межах феритних зерен елементами легування, що

сприяло утворенню дрібних карбідів в межах перлітних зерен). По-друге,
встановлено фрактографічну особливість у вигляді розсипів дрібнодисперсних

(до 300 нм) часточок на дні ямок в’язкого рельєфу, які запропоновано
