Page 119 - Дисертація на здобуття наукового ступеня доктора філософії

119
що площа макрозламу зразка після ВТО практично не змінилася (рис. 4.15а, б),

що узгоджується із практичною незмінністю характеристик пластичності сталі

після ВТО. Можливо це зумовлено тим, що на зламі експлуатованої сталі

виявили значну кількість великих включень, рівномірно розпорошених в перерізі

зразка, які могли перерозподіляти напруження і сприяти виникненню багатьох

осередків поширення руйнування у перерізі зразка (рис. 4,15а). Тоді як на зламі

зразка після ВТО істотно зросла ширина конусної його частини, яка відповідає

завершальній стадії руйнування (рис. 4.15б). Отже, докритичне руйнування

відбувалось на меншому перерізі зразка.

а б

в г

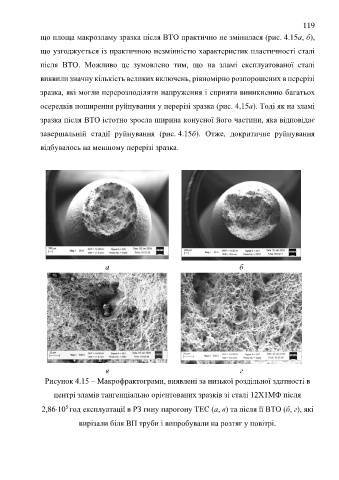

Рисунок 4.15 – Макрофрактограми, виявлені за низької роздільної здатності в

центрі зламів тангенціально орієнтованих зразків зі сталі 12Х1МФ після

5
2,8610 год експлуатації в РЗ гину парогону ТЕС (а, в) та після її ВТО (б, г), які
вирізали біля ВП труби і випробували на розтяг у повітрі.
