115
(рис. 4.12в та рис. 4.13а, в). Більше того на зламі сталі після ВТО виявили мережу

дрібних ямок з дрібними карбідами на їх дні, які розташовувалися вздовж

гребенів відриву між суміжними більшими за розмірами ямками, або між

ділянками з декількома ямками середнього розміру (рис. 4.12б, г). Розміри

комірок мережі, сформованої стрічками з таких дрібних ямок, сумірні з

найпоширенішим розміром зерна (біля 10–20 мкм), визначеним під час

металографічних досліджень відновленої сталі. На основі цього вважали, що

дрібні карбіди, що виділилися з твердого розчину вздовж меж зерен на

заключному етапі ВТО (високотемпературний відпуск), стали осередками

зародження дрібних ямок безпосередньо під час випробувань зразка на розтяг.

а б

в г

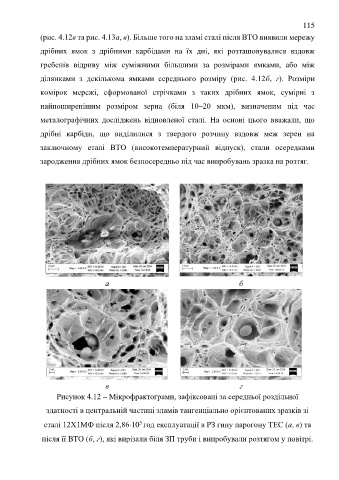

Рисунок 4.12 – Мікрофрактограми, зафіксовані за середньої роздільної

здатності в центральній частині зламів тангенціально орієнтованих зразків зі

5
сталі 12Х1МФ після 2,8610 год експлуатації в РЗ гину парогону ТЕС (а, в) та
після її ВТО (б, г), які вирізали біля ЗП труби і випробували розтягом у повітрі.
