114
(рис. 4.11в). Не спостерігали також формувань з конгломератів ямок, об’єднаних

спільними гребенями відриву, що утворювалися внаслідок зсуву в перетинках з

ділянками із суміжними конгломератами ямок, що характерним було для зламу

експлуатованої сталі. За ще вищої роздільної здатності вдалося деталізувати ці

зміни (рис. 4.12 та рис. 4.13).

а б

в г

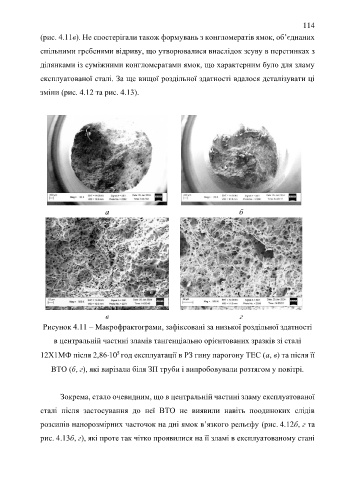

Рисунок 4.11 – Макрофрактограми, зафіксовані за низької роздільної здатності

в центральній частині зламів тангенціально орієнтованих зразків зі сталі

12Х1МФ після 2,8610 год експлуатації в РЗ гину парогону ТЕС (а, в) та після її
5
ВТО (б, г), які вирізали біля ЗП труби і випробовували розтягом у повітрі.

Зокрема, стало очевидним, що в центральній частині зламу експлуатованої

сталі після застосування до неї ВТО не виявили навіть поодиноких слідів

розсипів нанорозмірних часточок на дні ямок в’язкого рельєфу (рис. 4.12б, г та

рис. 4.13б, г), які проте так чітко проявилися на її зламі в експлуатованому стані
