Page 121 - Дисертація на здобуття наукового ступеня доктора філософії

121
Вважали, що деградація металу РЗ гину біля ВП труби, обумовлена

скоріше постійним контактом з корозійним середовищем (високотемпературний

теплоносій), ніж повзучістю. До ознак цієї деградації віднесли в першу чергу

порожнини, які сформувалися на великих включеннях. Звісно значна частина з

них залишалась на зламі зразка після ВТО, але їх кількість при цьому

зменшилася і залишилися лише найбільші з дефектів, когезія яких з матрицею

повністю порушилася ще під час експлуатації сталі на парогоні.

а в

б г

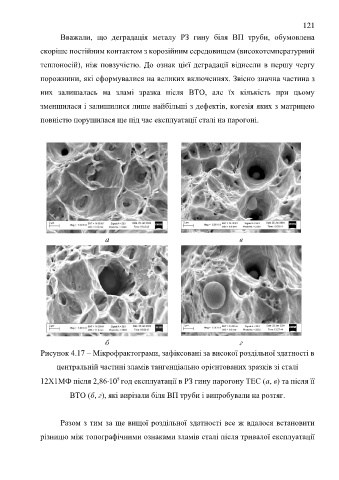

Рисунок 4.17 – Мікрофрактограми, зафіксовані за високої роздільної здатності в

центральній частині зламів тангенціально орієнтованих зразків зі сталі

5
12Х1МФ після 2,8610 год експлуатації в РЗ гину парогону ТЕС (а, в) та після її

ВТО (б, г), які вирізали біля ВП труби і випробували на розтяг.

Разом з тим за ще вищої роздільної здатності все ж вдалося встановити

різницю між топографічними ознаками зламів сталі після тривалої експлуатації
