Page 89 - Докторська дисертація_Ткачук

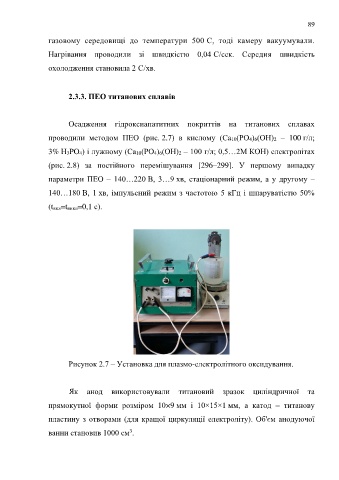

89

газовому середовищі до температури 500 С, тоді камеру вакуумували.

Нагрівання проводили зі швидкістю 0,04 С/сек. Середня швидкість

охолодження становила 2 С/хв.

2.3.3. ПЕО титанових сплавів

Осадження гідроксиапатитних покриттів на титанових сплавах

проводили методом ПЕО (рис. 2.7) в кислому (Са10(РО4)6(ОН)2 – 100 г/л;

3% H3PO4) і лужному (Са10(РО4)6(ОН)2 – 100 г/л; 0,5…2M КОН) електролітах

(рис. 2.8) за постійного перемішування [296–299]. У першому випадку

параметри ПЕО – 140…220 В, 3…9 хв, стаціонарний режим, а у другому –

140…180 В, 1 хв, імпульсний режим з частотою 5 кГц і шпаруватістю 50%

(tвкл=tвикл=0,1 с).

Рисунок 2.7 – Установка для плазмо-електролітного оксидування.

Як анод використовували титановий зразок циліндричної та

прямокутної форми розміром 10×9 мм і 10×15×1 мм, а катод – титанову

пластину з отворами (для кращої циркуляції електроліту). Об'єм анодуючої

ванни становив 1000 см .
3
