Page 84 - Докторська дисертація_Ткачук

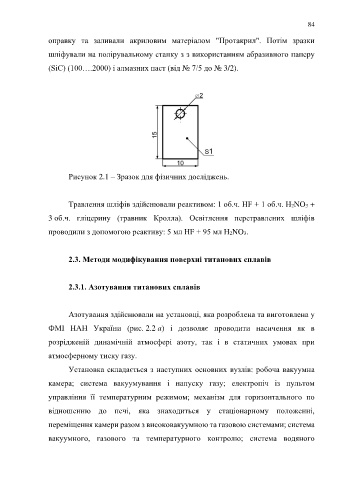

84

оправку та заливали акриловим матеріалом "Протакрил". Потім зразки

шліфували на полірувальному станку з з використанням абразивного паперу

(SiC) (100….2000) і алмазних паст (від № 7/5 до № 3/2).

Рисунок 2.1 – Зразок для фізичних досліджень.

Травлення шліфів здійснювали реактивом: 1 об.ч. НF + 1 об.ч. Н2NO3 +

3 об.ч. гліцерину (травник Кролла). Освітлення перетравлених шліфів

проводили з допомогою реактиву: 5 мл НF + 95 мл Н2NO3.

2.3. Методи модифікування поверхні титанових сплавів

2.3.1. Азотування титанових сплавів

Азотування здійснювали на установці, яка розроблена та виготовлена у

ФМІ НАН України (рис. 2.2 а) і дозволяє проводити насичення як в

розрідженій динамічній атмосфері азоту, так і в статичних умовах при

атмосферному тиску газу.

Установка складається з наступних основних вузлів: робоча вакуумна

камера; система вакуумування і напуску газу; електропіч із пультом

управління її температурним режимом; механізм для горизонтального по

відношенню до печі, яка знаходиться у стаціонарному положенні,

переміщення камери разом з високовакуумною та газовою системами; система

вакуумного, газового та температурного контролю; система водяного
