Page 83 - Докторська дисертація_Ткачук

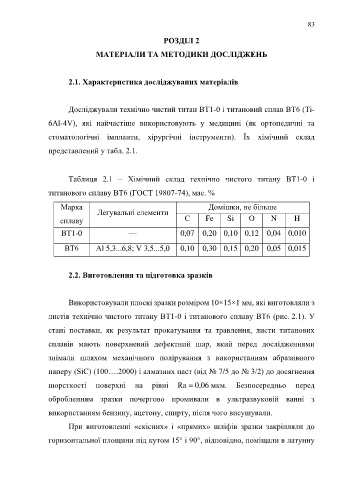

83

РОЗДІЛ 2

МАТЕРІАЛИ ТА МЕТОДИКИ ДОСЛІДЖЕНЬ

2.1. Характеристика досліджуваних матеріалів

Досліджували технічно чистий титан ВТ1-0 і титановий сплав ВТ6 (Ti-

6Al-4V), які найчастіше використовують у медицині (як ортопедичні та

стоматологічні імпланти, хірургічні інструменти). Їх хімічний склад

представлений у табл. 2.1.

Таблиця 2.1 – Хімічний склад технічно чистого титану ВТ1-0 і

титанового сплаву ВТ6 (ГОСТ 19807-74), мас. %

Марка Домішки, не більше
Легувальні елементи
сплаву С Fe Si O N H

ВТ1-0 — 0,07 0,20 0,10 0,12 0,04 0,010

ВТ6 Al 5,3...6,8; V 3,5...5,0 0,10 0,30 0,15 0,20 0,05 0,015

2.2. Виготовлення та підготовка зразків

Використовували плоскі зразки розміром 10×15×1 мм, які виготовляли з

листів технічно чистого титану ВТ1-0 і титанового сплаву ВТ6 (рис. 2.1). У

стані поставки, як результат прокатування та травлення, листи титанових

сплавів мають поверхневий дефектний шар, який перед дослідженнями

знімали шляхом механічного полірування з використанням абразивного

паперу (SiC) (100….2000) і алмазних паст (від № 7/5 до № 3/2) до досягнення

шорсткості поверхні на рівні Ra = 0,06 мкм. Безпосередньо перед
обробленням зразки почергово промивали в ультразвуковій ванні з

використанням бензину, ацетону, спирту, після чого висушували.
При виготовленні «скісних» і «прямих» шліфів зразки закріпляли до

горизонтальної площини під кутом 15° і 90°, відповідно, поміщали в латунну
