85

охолодження. Нагрів камери здійснюється за допомогою селітової печі типу

„LEW” (Німеччина) (Т=1500ºС).

а б

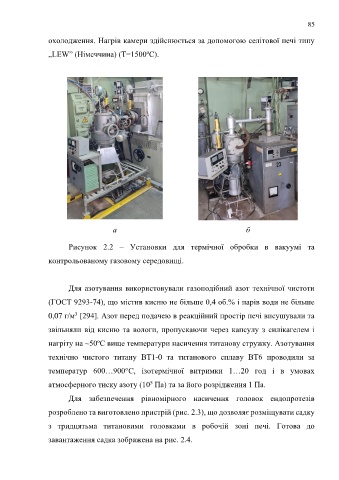

Рисунок 2.2 – Установки для термічної обробки в вакуумі та

контрольованому газовому середовищі.

Для азотування використовували газоподібний азот технічної чистоти

(ГОСТ 9293-74), що містив кисню не більше 0,4 об.% і парів води не більше

3
0,07 г/м [294]. Азот перед подачею в реакційний простір печі висушували та
звільняли від кисню та вологи, пропускаючи через капсулу з силікагелем і

нагріту на ~50ºС вище температури насичення титанову стружку. Азотування

технічно чистого титану ВТ1-0 та титанового сплаву ВТ6 проводили за

температур 600…900°С, ізотермічної витримки 1…20 год і в умовах

5
атмосферного тиску азоту (10 Па) та за його розрідження 1 Па.
Для забезпечення рівномірного насичення головок ендопротезів

розроблено та виготовлено пристрій (рис. 2.3), що дозволяє розміщувати садку

з тридцятьма титановими головками в робочій зоні печі. Готова до

завантаження садка зображена на рис. 2.4.
