Page 50 - Докторська дисертація_Ткачук
P. 50

50

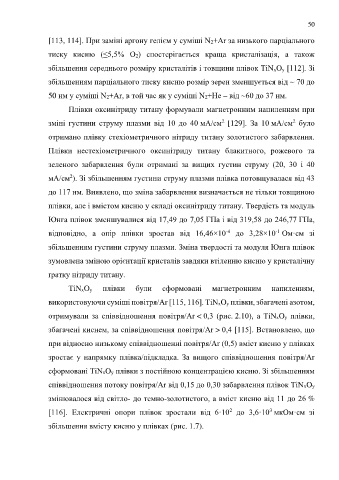

                  [113, 114]. При заміні аргону гелієм у суміші N2+Ar за низького парціального

                  тиску  кисню  (≤5,5%  O2)  спостерігається  краща  кристалізація,  а  також

                  збільшення середнього розміру кристалітів і товщини плівок TiNxOy [112]. Зі

                  збільшенням парціального тиску кисню розмір зерен зменшується від ~ 70 до

                  50 нм у суміші N2+Ar, в той час як у суміші N2+Не – від ~60 до 37 нм.

                         Плівки оксинітриду титану формували магнетронним напиленням при

                                                                               2
                                                                                                        2
                  зміні  густини  струму  плазми  від  10  до  40 мA/cм   [129].  За  10 мA/cм   було
                  отримано плівку стехіометричного нітриду титану золотистого забарвлення.

                  Плівки  нестехіометричного  оксинітриду  титану  блакитного,  рожевого  та

                  зеленого  забарвлення  були  отримані  за  вищих  густин  струму  (20,  30  і  40

                          2
                  мA/cм ). Зі збільшенням густини струму плазми плівка потовщувалася від 43
                  до 117 нм. Виявлено, що зміна забарвлення визначається не тільки товщиною

                  плівки, але і вмістом кисню у складі оксинітриду титану. Твердість та модуль

                  Юнга плівок зменшувалися від 17,49 до 7,05 ГПа і від 319,58 до 246,77 ГПа,

                                                                                -4
                  відповідно,  а  опір  плівки  зростав  від  16,46×10   до  3,28×10  Ом·см  зі
                                                                                                  -1
                  збільшенням густини струму плазми. Зміна твердості та модуля Юнга плівок

                  зумовлена зміною орієнтації кристалів завдяки втіленню кисню у кристалічну

                  ґратку нітриду титану.

                         TiNxOy      плівки      були     сформовані        магнетронним        напиленням,

                  використовуючи суміші повітря/Ar [115, 116]. TiNxOy плівки, збагачені азотом,

                  отримували за  співвідношення повітря/Ar < 0,3  (рис. 2.10), а TiNxOy плівки,

                  збагачені киснем, за співвідношення повітря/Ar > 0,4 [115]. Встановлено, що

                  при відносно низькому співвідношенні повітря/Ar (0,5) вміст кисню у плівках

                  зростає  у  напрямку  плівка/підкладка.  За  вищого  співвідношення  повітря/Ar

                  сформовані TiNxOy плівки з постійною концентрацією кисню. Зі збільшенням

                  співвідношення потоку повітря/Ar від 0,15 до 0,30 забарвлення плівок TiNxOy

                  змінювалося від світло- до темно-золотистого, а вміст кисню від 11 до 26 %

                  [116].  Електричні  опори  плівок  зростали  від  6·10   до  3,6·10  мкОм·см  зі
                                                                                  2
                                                                                                3
                  збільшення вмісту кисню у плівках (рис. 1.7).
   45   46   47   48   49   50   51   52   53   54   55
