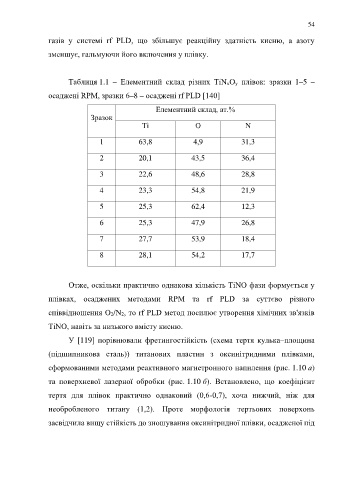

Page 54 - Докторська дисертація_Ткачук
P. 54

54

                  газів  у  системі  rf  PLD,  що  збільшує  реакційну  здатність  кисню,  а  азоту

                  зменшує, гальмуючи його включення у плівку.



                         Таблиця 1.1  –  Елементний  склад  різних  TiNxOy  плівок:  зразки  1–5  –

                  осаджені RPM, зразки 6–8 – осаджені rf PLD [140]

                                                        Елементний склад, ат.%
                                 Зразок
                                                   Ті                 О                N

                                    1             63,8               4,9              31,3


                                    2             20,1              43,5              36,4

                                    3             22,6              48,6              28,8


                                    4             23,3              54,8              21,9

                                    5             25,3              62,4              12,3


                                    6             25,3              47,9              26,8

                                    7             27,7              53,9              18,4


                                    8             28,1              54,2              17,7




                         Отже, оскільки практично однакова кількість TiNO фази формується у
                  плівках,  осаджених  методами  RPM  та  rf  PLD  за  суттєво  різного


                  співвідношення O2/N2, то rf PLD метод посилює утворення хімічних зв'язків

                  TiNO, навіть за низького вмісту кисню.

                         У  [119]  порівнювали  фретингостійкість  (схема  тертя  кулька–площина

                  (підшипникова  сталь))  титанових  пластин  з  оксинітридними  плівками,

                  сформованими методами реактивного магнетронного напилення (рис. 1.10 а)

                  та  поверхневої  лазерної  обробки  (рис. 1.10 б).  Встановлено,  що  коефіцієнт

                  тертя  для  плівок  практично  однаковий  (0,6-0,7),  хоча  нижчий,  ніж  для

                  необробленого  титану  (1,2).  Проте  морфологія  тертьових  поверхонь

                  засвідчила вищу стійкість до зношування оксинітридної плівки, осадженої під
   49   50   51   52   53   54   55   56   57   58   59
