Page 45 - Докторська дисертація_Ткачук

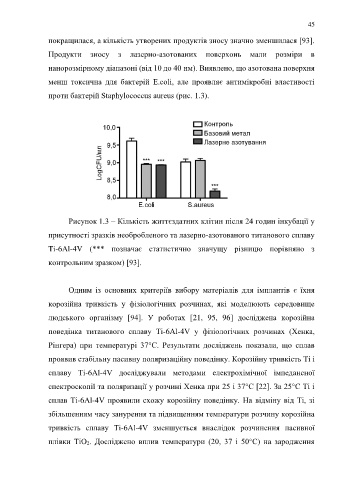

45

покращилася, а кількість утворених продуктів зносу значно зменшилася [93].

Продукти зносу з лазерно-азотованих поверхонь мали розміри в

нанорозмірному діапазоні (від 10 до 40 нм). Виявлено, що азотована поверхня

менш токсична для бактерій E.coli, але проявляє антимікробні властивості

проти бактерій Staphylococcus aureus (рис. 1.3).

Рисунок 1.3 – Кількість життєздатних клітин після 24 годин інкубації у
присутності зразків необробленого та лазерно-азотованого титанового сплаву

Ti-6Al-4V (*** позначає статистично значущу різницю порівняно з

контрольним зразком) [93].

Одним із основних критеріїв вибору матеріалів для імплантів є їхня

корозійна тривкість у фізіологічних розчинах, які моделюють середовище

людського організму [94]. У роботах [21, 95, 96] досліджена корозійна

поведінка титанового сплаву Tі-6Al-4V у фізіологічних розчинах (Хенка,

Рінгера) при температурі 37°С. Результати досліджень показали, що сплав

проявив стабільну пасивну поляризаційну поведінку. Корозійну тривкість Ti і

сплаву Tі-6Al-4V досліджували методами електрохімічної імпедансної

спектроскопії та поляризації у розчині Хенка при 25 і 37°С [22]. За 25°С Ti і

сплав Tі-6Al-4V проявили схожу корозійну поведінку. На відміну від Ті, зі

збільшенням часу занурення та підвищенням температури розчину корозійна

тривкість сплаву Tі-6Al-4V зменшується внаслідок розчинення пасивної

плівки ТіО2. Досліджено вплив температури (20, 37 і 50°С) на зародження
