Page 43 - Докторська дисертація_Ткачук

43

структурну подібність з кістковою тканиною. Співвідношення Ca/P для

гідроксиапатиту становить 1,67. Тому гідроксиапатит широко

використовується як матеріал для імплантів завдяки своїй хорошій

остеоінтеграції та остеогенезу.

Отже, виходячи з біомедичних властивостей, формування

функціональних покриттів на титанових сплавах медичного призначення на

базі нітридних, оксинітридних сполук і гідроксиапатиту є перспективним

напрямом інженерії їх поверхні.

1.2. Формування нітридних покриттів на титанових сплавах

Нітридні покриття на титанових сплавах формують різними методами,

зокрема іонною імплантацією [7, 30, 59–62], плазмовим методом [16, 28, 29,

63–73], лазерним методом [34, 74–78], магнетронним напиленням [36, 54, 79–

81], CVD [82–86], PVD [82–84, 87].

Покриття TiN товщиною 1,8 мкм (рис. 1.2) було нанесено на титановий

сплав медичного призначення (Ti-6Al-4V) за допомогою методу PVD [88].

Результати досліджень показали, що мікротвердість отриманого нітридного

покриття становить 24,9 ГПа, а модуль Юнга 224,6 ГПа. Окрім цього, воно

покращило зносостійкість у парі тертя з алюмінієвою кулькою, а також

корозійну тривкість у штучній слині.

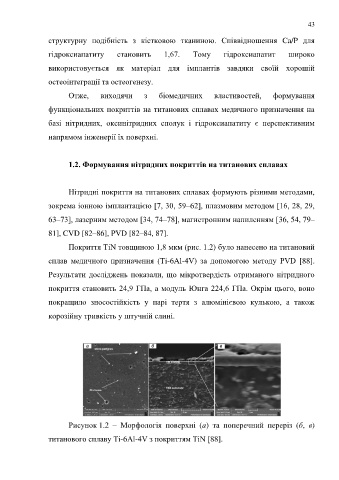

Рисунок 1.2 – Морфологія поверхні (а) та поперечний переріз (б, в)

титанового сплаву Ti-6Al-4V з покриттям TiN [88].
