На рис. 6.20 представлено еквівалентну електричну схему для зразків
титану з покриттями, яка відповідає даним, отриманим за допомогою
імпедансної спектроскопії. Еквівалентна електрична схема має два елементи
постійної фази, що відповідають покриттю з зовнішнім поруватим шаром
(CPE), що утворився внаслідок взаємодії між титаном і електролітом в процесі
ПЕО, та подвійному електричному шару (CPEdl), що утворився внаслідок
прикладеної напруги на титан. Шар гідроксиапатиту та шари CaHPO4, CaTiO3
з електрохімічної точки зору можна розглядати фактично як один однорідний
поруватий шар.

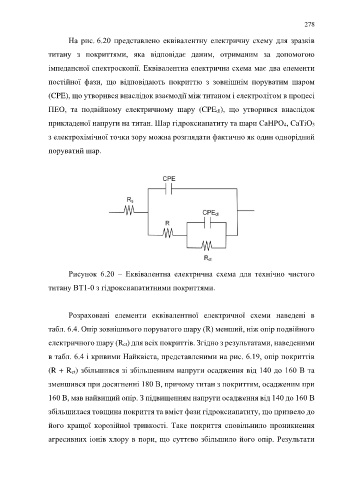

Рисунок 6.20 – Еквівалентна електрична схема для технічно чистого
титану ВТ1-0 з гідроксиапатитними покриттями.
Розраховані елементи еквівалентної електричної схеми наведені в
табл. 6.4. Опір зовнішнього поруватого шару (R) менший, ніж опір подвійного
електричного шару (Rct) для всіх покриттів. Згідно з результатами, наведеними
в табл. 6.4 і кривими Найквіста, представленими на рис. 6.19, опір покриттів
(R + Rct) збільшився зі збільшенням напруги осадження від 140 до 160 В та
зменшився при досягненні 180 В, причому титан з покриттям, осадженим при
160 В, мав найвищий опір. З підвищенням напруги осадження від 140 до 160 В
збільшилася товщина покриття та вміст фази гідроксиапатиту, що призвело до
його кращої корозійної тривкості. Таке покриття сповільнило проникнення
агресивних іонів хлору в пори, що суттєво збільшило його опір. Результати
