Page 282 - Докторська дисертація_Ткачук
P. 282
282

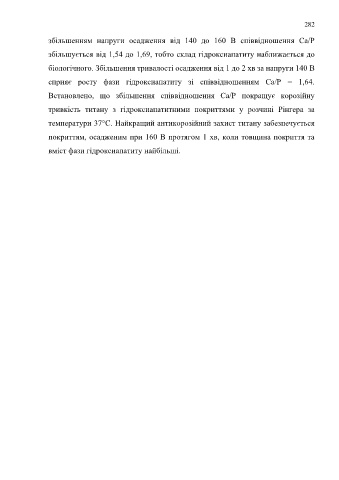

збільшенням напруги осадження від 140 до 160 В співвідношення Ca/P
збільшується від 1,54 до 1,69, тобто склад гідроксиапатиту наближається до
біологічного. Збільшення тривалості осадження від 1 до 2 хв за напруги 140 В
сприяє росту фази гідроксиапатиту зі співвідношенням Ca/P = 1,64.
Встановлено, що збільшення співвідношення Ca/P покращує корозійну
тривкість титану з гідроксиапатитними покриттями у розчині Рінгера за
температури 37°C. Найкращий антикорозійний захист титану забезпечується
покриттям, осадженим при 160 В протягом 1 хв, коли товщина покриття та
вміст фази гідроксиапатиту найбільші.
