Page 276 - Докторська дисертація_Ткачук

276

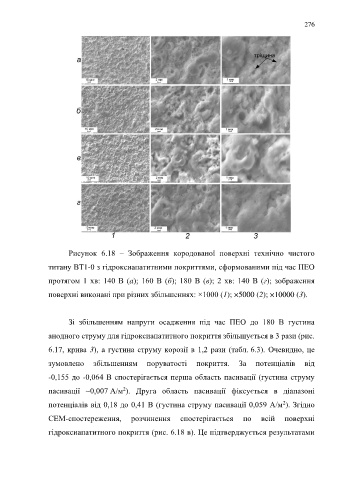

Рисунок 6.18 – Зображення кородованої поверхні технічно чистого

титану ВТ1-0 з гідроксиапатитними покриттями, сформованими під час ПЕО

протягом 1 хв: 140 В (a); 160 В (б); 180 В (в); 2 хв: 140 В (г); зображення

поверхні виконані при різних збільшеннях: ×1000 (1); ×5000 (2); ×10000 (3).

Зі збільшенням напруги осадження під час ПЕО до 180 В густина

анодного струму для гідроксиапатитного покриття збільшується в 3 рази (рис.

6.17, крива 3), а густина струму корозії в 1,2 рази (табл. 6.3). Очевидно, це

зумовлено збільшенням поруватості покриття. За потенціалів від

-0,155 до -0,064 В спостерігається перша область пасивації (густина струму

2
пасивації ~0,007 А/м ). Друга область пасивації фіксується в діапазоні
2
потенціалів від 0,18 до 0,41 В (густина струму пасивації 0,059 А/м ). Згідно
СЕМ-спостереження, розчинення спостерігається по всій поверхні

гідроксиапатитного покриття (рис. 6.18 в). Це підтверджується результатами
