Page 226 - Докторська дисертація_Ткачук
P. 226
226
а б
в г

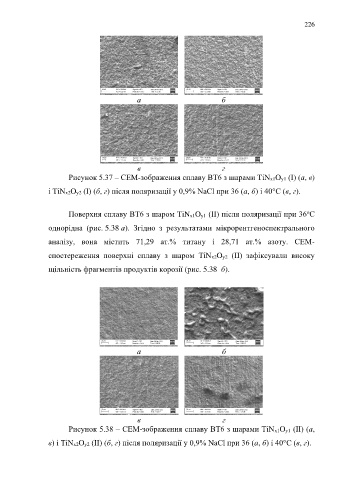

Рисунок 5.37 – СЕМ-зображення сплаву ВТ6 з шарами TiNx1Oy1 (І) (а, в)
і TiNx2Oy2 (I) (б, г) після поляризації у 0,9% NaCl при 36 (a, б) і 40°С (в, г).
о
Поверхня сплаву ВТ6 з шаром TiNx1Oy1 (ІІ) після поляризації при 36 С
однорідна (рис. 5.38 а). Згідно з результатами мікрорентгеноспектрального
аналізу, вона містить 71,29 aт.% титану і 28,71 aт.% азоту. СЕМ-
спостереження поверхні сплаву з шаром TiNx2Oy2 (ІІ) зафіксували високу
щільність фрагментів продуктів корозії (рис. 5.38 б).
а б
в г
Рисунок 5.38 – СЕМ-зображення сплаву ВТ6 з шарами TiNx1Oy1 (ІІ) (а,
в) і TiNx2Oy2 (IІ) (б, г) після поляризації у 0,9% NaCl при 36 (a, б) і 40°С (в, г).
