Page 223 - Докторська дисертація_Ткачук

223

У 0,9 % розчині NaCl за 36 С для титанового сплаву з шаром TiNx1Oy1
о
(I) за потенціалів 0,1….1 В спостерігається широка пасивна область, яка,

очевидно, зумовлена стійкістю оксинітридного шару (рис. 5.35 a, крива 1).

2
-4
Густина струму повної пасивації становить 0,01310 А/cм . У діапазоні
потенціалів 1,0….1,9 В швидкість розчинення поверхневої плівки зростає.

Параметри корозії наведені у табл. 5.5.

Для сплаву з шаром TiNx2Oy2 (I) анодне розчинення аналогічне

(рис. 5.35 a, крива 2), як і для шару TiNx1Oy1 (I). У діапазоні потенціалів

-0,19…0,23 В присутня перша пасивна область, зумовлена стійкістю

оксинітридного шару. Слід зазначити, що діапазон потенціалів цієї області

вужчий, ніж для шару TiNx1Oy1 (I). Густина струму повної пасивації становить

-4
0,110 А/cм . Подальше зростання густини струму пов’язано з розчиненням
2
поверхневої плівки та формуванням на поверхні пасивної плівки, очевидно,

ТіО2, що відповідає другій пасивній області за потенціалів 0,70…1,45 В.
Густина струму повної пасивації цієї плівки становить

-4
2
0,210 А/cм .

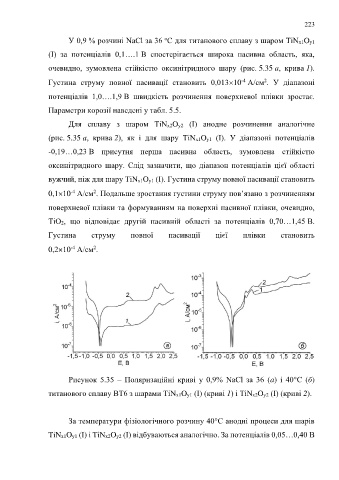

Рисунок 5.35 – Поляризаційні криві у 0,9% NaCl за 36 (a) і 40°С (б)

титанового сплаву ВТ6 з шарами TiNx1Oy1 (I) (криві 1) і TiNx2Oy2 (I) (криві 2).

За температури фізіологічного розчину 40°С анодні процеси для шарів

TiNx1Oy1 (I) і TiNx2Oy2 (I) відбуваються аналогічно. За потенціалів 0,05…0,40 В
