222

Таким чином, алгоритм оксинітрування можна представити так.

Сформовано два типи нітридного шару залежно від парціального тиску азоту,

які відрізняються товщиною та вмістом фази TiN. Нітридний шар,

сформований за pN 2 = 1 Па і з меншим вмістом фази TiN, позначимо як TiNx (I),

5
а нітридний шар, сформований за pN 2 = 10 Па і з більшим вмістом фази TiN –
як TiNx (ІІ) (рис. 5.34). З урахуванням різного вмісту кисню в оксинітриді

титану залежно від стадії окиснення нітридних покриттів позначатимемо їх

так. Оксинітридне покриття, сформоване під час одноступеневого окиснення

нітридного покриття та з більшим вмістом кисню, – як TiNx1Oy1 (I) у випадку

TiNx (I) та TiNx1Oy1 (II) – TiNx (II). Оксинітридне, сформоване під час

двоступеневого окиснення нітридного покриття та з меншим вмістом кисню,

– як TiNx2Oy2 (I) у випадку TiNx (I) та TiNx2Oy2 (II) – TiNx (II).

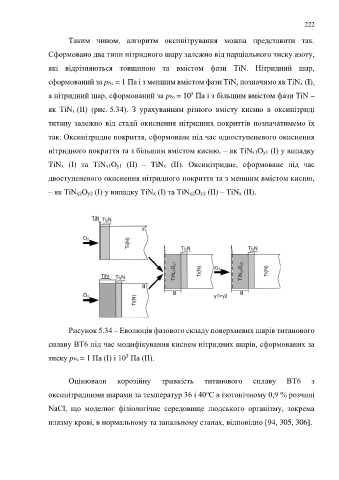

Рисунок 5.34 – Еволюція фазового складу поверхневих шарів титанового
сплаву ВТ6 під час модифікування киснем нітридних шарів, сформованих за

5
тиску pN 2 = 1 Па (I) і 10 Па (II).

Оцінювали корозійну тривкість титанового сплаву ВТ6 з

о
оксинітридними шарами за температур 36 і 40 С в ізотонічному 0,9 % розчині
NaCl, що моделює фізіологічне середовище людського організму, зокрема

плазму крові, в нормальному та запальному станах, відповідно [94, 305, 306].
