Page 217 - Докторська дисертація_Ткачук

217

вмісту кисню в оксинітриді титану опір плівки зростає, а його значення в 1,2–

1,4 рази вищі, ніж для необробленого сплаву.

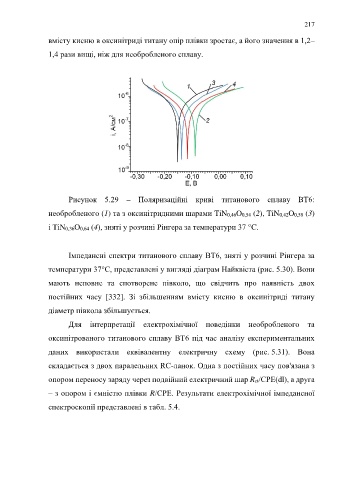

Рисунок 5.29 – Поляризаційні криві титанового сплаву ВТ6:

необробленого (1) та з оксинітридними шарами TiN0,46O0,54 (2), TiN0,42O0,58 (3)

і TiN0,36O0,64 (4), зняті у розчині Рінгера за температури 37 °C.

Імпедансні спектри титанового сплаву ВТ6, зняті у розчині Рінгера за

температури 37°С, представлені у вигляді діаграм Найквіста (рис. 5.30). Вони

мають неповне та спотворене півколо, що свідчить про наявність двох

постійних часу [332]. Зі збільшенням вмісту кисню в оксинітриді титану

діаметр півкола збільшується.

Для інтерпретації електрохімічної поведінки необробленого та

оксинітрованого титанового сплаву ВТ6 під час аналізу експериментальних

даних використали еквівалентну електричну схему (рис. 5.31). Вона

складається з двох паралельних RC-ланок. Одна з постійних часу пов'язана з

опором переносу заряду через подвійний електричний шар Rct/CPE(dl), а друга

– з опором і ємністю плівки R/CPE. Результати електрохімічної імпедансної

спектроскопії представлені в табл. 5.4.
