Page 212 - Докторська дисертація_Ткачук

212

а б

в г

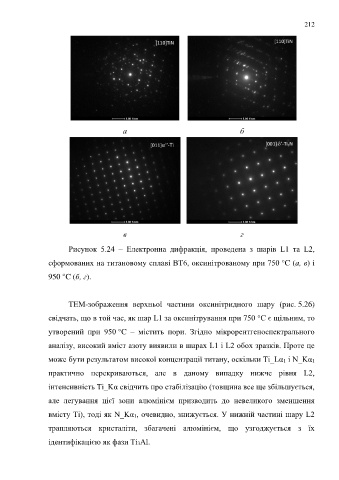

Рисунок 5.24 – Електронна дифракція, проведена з шарів L1 та L2,

сформованих на титановому сплаві ВТ6, оксинітрованому при 750 °C (a, в) і

950 °C (б, г).

ТЕМ-зображення верхньої частини оксинітридного шару (рис. 5.26)

свідчать, що в той час, як шар L1 за оксинітрування при 750 °C є щільним, то

утворений при 950 °C – містить пори. Згідно мікрорентгеноспектрального

аналізу, високий вміст азоту виявили в шарах L1 і L2 обох зразків. Проте це

може бути результатом високої концентрації титану, оскільки Ti_Lα1 і N_Kα1

практично перекриваються, але в даному випадку нижче рівня L2,

інтенсивність Ti_Kα свідчить про стабілізацію (товщина все ще збільшується,

але легування цієї зони алюмінієм призводить до невеликого зменшення

вмісту Ti), тоді як N_Kα1, очевидно, знижується. У нижній частині шару L2

трапляються кристаліти, збагачені алюмінієм, що узгоджується з їх

ідентифікацією як фази Ti3Al.
