Page 214 - Докторська дисертація_Ткачук

214

а б

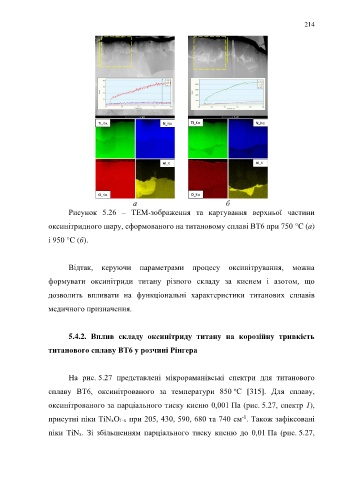

Рисунок 5.26 – ТЕМ-зображення та картування верхньої частини

оксинітридного шару, сформованого на титановому сплаві ВТ6 при 750 °C (а)

і 950 °C (б).

Відтак, керуючи параметрами процесу оксинітрування, можна

формувати оксинітриди титану різного складу за киснем і азотом, що

дозволить впливати на функціональні характеристики титанових сплавів

медичного призначення.

5.4.2. Вплив складу оксинітриду титану на корозійну тривкість

титанового сплаву ВТ6 у розчині Рінгера

На рис. 5.27 представлені мікрораманівські спектри для титанового

о
сплаву ВТ6, оксинітрованого за температури 850 С [315]. Для сплаву,
оксинітрованого за парціального тиску кисню 0,001 Па (рис. 5.27, спектр 1),

-1
присутні піки TiNxO1-x при 205, 430, 590, 680 та 740 см . Також зафіксовані
піки TiNx. Зі збільшенням парціального тиску кисню до 0,01 Па (рис. 5.27,
