Page 213 - Докторська дисертація_Ткачук

213

а б

в г

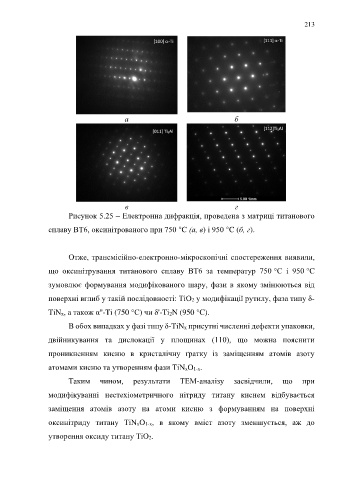

Рисунок 5.25 – Електронна дифракція, проведена з матриці титанового

сплаву ВТ6, оксинітрованого при 750 °C (а, в) і 950 °C (б, г).

Отже, трансмісійно-електронно-мікроскопічні спостереження виявили,

що оксинітрування титанового сплаву ВТ6 за температур 750 °C і 950 °C

зумовлює формування модифікованого шару, фази в якому змінюються від

поверхні вглиб у такій послідовності: ТiО2 у модифікації рутилу, фаза типу δ-

TiNх, а також α''-Ti (750 °C) чи δ'-Ti2N (950 °C).
В обох випадках у фазі типу δ-TiNх присутні численні дефекти упаковки,

двійникування та дислокації у площинах (110), що можна пояснити
проникненням кисню в кристалічну ґратку із заміщенням атомів азоту

атомами кисню та утворенням фази TiNxO1-x.
Таким чином, результати ТЕМ-аналізу засвідчили, що при

модифікуванні нестехіометричного нітриду титану киснем відбувається

заміщення атомів азоту на атоми кисню з формуванням на поверхні

оксинітриду титану TiNxO1-x, в якому вміст азоту зменшується, аж до

утворення оксиду титану TiO2.
