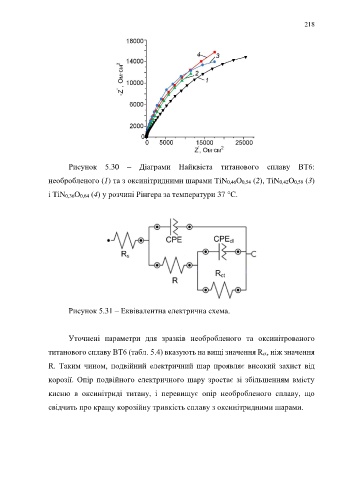

Рисунок 5.30 – Діаграми Найквіста титанового сплаву ВТ6:
необробленого (1) та з оксинітридними шарами TiN0,46O0,54 (2), TiN0,42O0,58 (3)
і TiN0,36O0,64 (4) у розчині Рінгера за температури 37 °C.
Рисунок 5.31 – Еквівалентна електрична схема.
Уточнені параметри для зразків необробленого та оксинітрованого
титанового сплаву ВТ6 (табл. 5.4) вказують на вищі значення Rct, ніж значення
R. Таким чином, подвійний електричний шар проявляє високий захист від
корозії. Опір подвійного електричного шару зростає зі збільшенням вмісту
кисню в оксинітриді титану, і перевищує опір необробленого сплаву, що
свідчить про кращу корозійну тривкість сплаву з оксинітридними шарами.
