Page 216 - Докторська дисертація_Ткачук

216

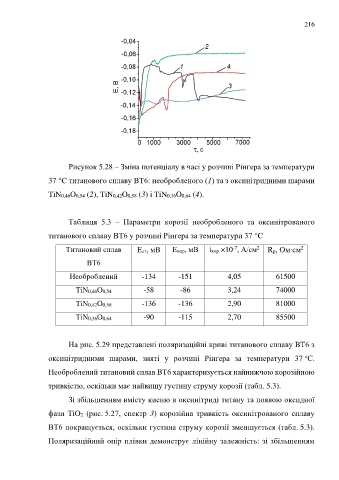

Рисунок 5.28 – Зміна потенціалу в часі у розчині Рінгера за температури

37 °C титанового сплаву ВТ6: необробленого (1) та з оксинітридними шарами

TiN0,46O0,54 (2), TiN0,42O0,58 (3) і TiN0,36O0,64 (4).

Таблиця 5.3 – Параметри корозії необробленого та оксинітрованого

титанового сплаву ВТ6 у розчині Рінгера за температури 37 °C

2
-7
Титановий сплав Ест, мВ Eкор, мВ ікор ×10 , A/cм Rp, Ом∙см
2
ВТ6
Необроблений -134 -151 4,05 61500

TiN0,46O0,54 -58 -86 3,24 74000

TiN0,42O0,58 -136 -136 2,90 81000
TiN0,36O0,64 -90 -115 2,70 85500

На рис. 5.29 представлені поляризаційні криві титанового сплаву ВТ6 з

о
оксинітридними шарами, зняті у розчині Рінгера за температури 37 С.
Необроблений титановий сплав ВТ6 характеризується найнижчою корозійною

тривкістю, оскільки має найвищу густину струму корозії (табл. 5.3).

Зі збільшенням вмісту кисню в оксинітриді титану та появою оксидної

фази TiO2 (рис. 5.27, спектр 3) корозійна тривкість оксинітрованого сплаву

ВТ6 покращується, оскільки густина струму корозії зменшується (табл. 5.3).

Поляризаційний опір плівки демонструє лінійну залежність: зі збільшенням
