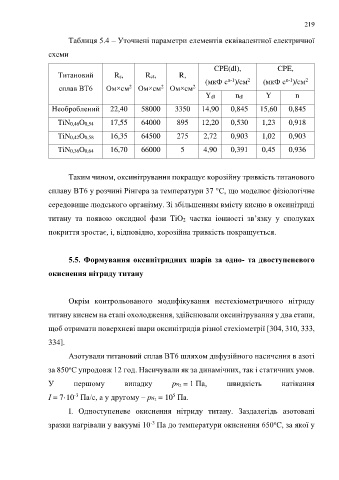

Page 219 - Докторська дисертація_Ткачук

219

Таблиця 5.4 – Уточнені параметри елементів еквівалентної електричної

схеми

CPE(dl), CPE,
Титановий Rs, Rct, R,
n-1
2
n-1
2
(мкФ с )/cм (мкФ с )/cм
сплав ВТ6 Ом×cм Ом×cм Ом×cм
2
2
2
Ydl ndl Y n
Необроблений 22,40 58000 3350 14,90 0,845 15,60 0,845
TiN0,46O0,54 17,55 64000 895 12,20 0,530 1,23 0,918
TiN0,42O0,58 16,35 64500 275 2,72 0,903 1,02 0,903

TiN0,36O0,64 16,70 66000 5 4,90 0,391 0,45 0,936

Таким чином, оксинітрування покращує корозійну тривкість титанового

сплаву ВТ6 у розчині Рінгера за температури 37 °С, що моделює фізіологічне

середовище людського організму. Зі збільшенням вмісту кисню в оксинітриді

титану та появою оксидної фази TiO2 частка іонності зв’язку у сполуках

покриття зростає, і, відповідно, корозійна тривкість покращується.

5.5. Формування оксинітридних шарів за одно- та двоступеневого

окиснення нітриду титану

Окрім контрольованого модифікування нестехіометричного нітриду

титану киснем на етапі охолодження, здійснювали оксинітрування у два етапи,

щоб отримати поверхневі шари оксинітридів різної стехіометрії [304, 310, 333,

334].

Азотували титановий сплав ВТ6 шляхом дифузійного насичення в азоті

о
за 850 С упродовж 12 год. Насичували як за динамічних, так і статичних умов.
У першому випадку pN 2 = 1 Па, швидкість натікання

-3
5
І = 7·10 Па/с, а у другому – pN 2 = 10 Па.
І. Одноступеневе окиснення нітриду титану. Заздалегідь азотовані

зразки нагрівали у вакуумі 10 Па до температури окиснення 650 С, за якої у
-3
о
