Page 224 - Докторська дисертація_Ткачук

224

спостерігаються два піки анодного розчинення оксинітридного шару

(рис 5.35 б, криві 1 і 2). Густина струму анодного розчинення для шару

TiNx1Oy1 (I) нижча.

Таблиця 5.5 – Параметри корозії титанового сплаву ВТ6 з шарами

TiNx1Oy1 (І) і TiNx2Oy2 (I) у 0,9% NaCl при 36 і 40°С

Оксинітридний 36°C 40°C

шар Eкор, В ікор10 , A/cм Eкор, В ікор10 , A/cм
2
2
-4
-4
TiNx1Oy1 (I) -0,41 0,002 -0,43 0,013
TiNx2Oy2 (I) -0,47 0,024 -0,40 0,038

о
У 0,9 % розчині NaCl за 36 С для сплаву з шаром TiNx1Oy1 (ІI)

(рис. 5.36 a, крива 1) за потенціалів -0,31…-0,10 В спостерігається коротка

пасивна область. Густина струму повної пасивації становить 0,210 А/cм .
2
-4
Також виявили піки анодного розчинення. Параметри корозії подані у

табл. 5.6.

Для шару TiNx2Oy2 (IІ) характер анодної кривої (рис. 5.36 a, крива 2)

аналогічний, як і для шару TiNx1Oy1 (ІI).

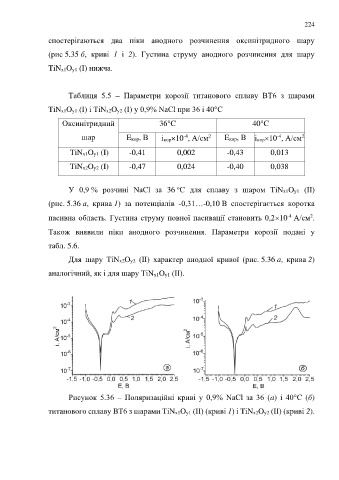

Рисунок 5.36 – Поляризаційні криві у 0,9% NaCl за 36 (a) і 40°С (б)

титанового сплаву ВТ6 з шарами TiNx1Oy1 (IІ) (криві 1) і TiNx2Oy2 (IІ) (криві 2).
