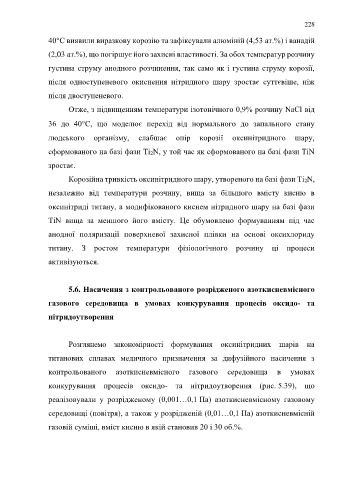

Page 228 - Докторська дисертація_Ткачук

228

40°С виявили виразкову корозію та зафіксували алюміній (4,53 ат.%) і ванадій

(2,03 ат.%), що погіршує його захисні властивості. За обох температур розчину

густина струму анодного розчинення, так само як і густина струму корозії,

після одноступеневого окиснення нітридного шару зростає суттєвіше, ніж

після двоступеневого.

Отже, з підвищенням температури ізотонічного 0,9% розчину NaCl від

36 до 40С, що моделює перехід від нормального до запального стану

людського організму, слабшає опір корозії оксинітридного шару,

сформованого на базі фази Ті2N, у той час як сформованого на базі фази ТіN

зростає.

Корозійна тривкість оксинітридного шару, утвореного на базі фази Ті2N,

незалежно від температури розчину, вища за більшого вмісту кисню в

оксинітриді титану, а модифікованого киснем нітридного шару на базі фази

ТіN вища за меншого його вмісту. Це обумовлено формуванням під час

анодної поляризації поверхневої захисної плівки на основі оксихлориду

титану. З ростом температури фізіологічного розчину ці процеси

активізуються.

5.6. Насичення з контрольованого розрідженого азоткисневмісного

газового середовища в умовах конкурування процесів оксидо- та
нітридоутворення

Розглянемо закономірності формування оксинітридних шарів на

титанових сплавах медичного призначення за дифузійного насичення з
контрольованого азоткисневмісного газового середовища в умовах

конкурування процесів оксидо- та нітридоутворення (рис. 5.39), що

реалізовували у розрідженому (0,001…0,1 Па) азоткисневмісному газовому

середовищі (повітря), а також у розрідженій (0,01…0,1 Па) азоткисневмісній

газовій суміші, вміст кисню в якій становив 20 і 30 об.%.
