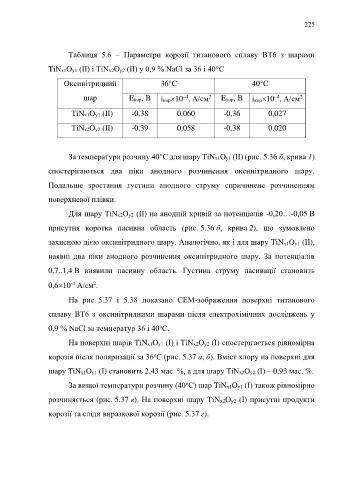

Page 225 - Докторська дисертація_Ткачук

225

Таблиця 5.6 – Параметри корозії титанового сплаву ВТ6 з шарами

TiNx1Oy1 (ІІ) і TiNx2Oy2 (IІ) у 0,9 % NaCl за 36 і 40°С

Оксинітридний 36°C 40°C

шар Eкор, В ікор10 , A/cм Eкор, В ікор10 , A/cм
–4
2
2
–4
TiNx1Oy1 (ІІ) -0,38 0,060 -0,36 0,027
TiNx2Oy2 (IІ) -0,39 0,058 -0,38 0,020

За температури розчину 40°С для шару TiNx1Oy1 (ІІ) (рис. 5.36 б, крива 1)

спостерігаються два піки анодного розчинення оксинітридного шару.

Подальше зростання густини анодного струму спричинене розчиненням

поверхневої плівки.

Для шару TiNx2Oy2 (IІ) на анодній кривій за потенціалів -0,20…-0,05 В

присутня коротка пасивна область (рис. 5.36 б, крива 2), що зумовлено

захисною дією оксинітридного шару. Аналогічно, як і для шару TiNx1Oy1 (ІІ),

наявні два піки анодного розчинення оксинітридного шару. За потенціалів

0,7..1,4 В виявили пасивну область. Густина струму пасивації становить

-4
2
0,610 А/cм .
На рис. 5.37 і 5.38 показано СЕМ-зображення поверхні титанового

сплаву ВТ6 з оксинітридними шарами після електрохімічних досліджень у

о
0,9 % NaCl за температур 36 і 40 С.
На поверхні шарів TiNx1Oy1 (І) і TiNx2Oy2 (І) спостерігається рівномірна

о
корозія після поляризації за 36 С (рис. 5.37 а, б). Вміст хлору на поверхні для
шару TiNx1Oy1 (І) становить 2,43 мас. %, а для шару TiNx2Oy2 (І) – 0,93 мас. %.

о
За вищої температури розчину (40 С) шар TiNx1Oy1 (І) також рівномірно

розчиняється (рис. 5.37 в). На поверхні шару TiNx2Oy2 (І) присутні продукти

корозії та сліди виразкової корозії (рис. 5.37 г).
