Page 229 - Докторська дисертація_Ткачук

229

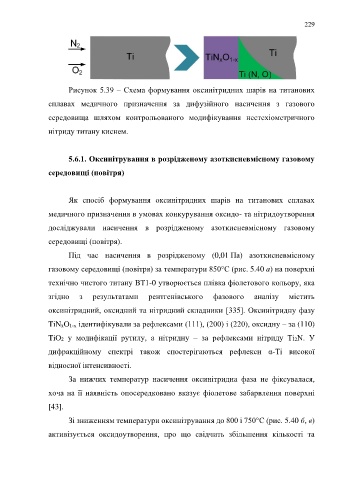

Рисунок 5.39 – Схема формування оксинітридних шарів на титанових

сплавах медичного призначення за дифузійного насичення з газового

середовища шляхом контрольованого модифікування нестехіометричного

нітриду титану киснем.

5.6.1. Оксинітрування в розрідженому азоткисневмісному газовому

середовищі (повітря)

Як спосіб формування оксинітридних шарів на титанових сплавах

медичного призначення в умовах конкурування оксидо- та нітридоутворення

досліджували насичення в розрідженому азоткисневмісному газовому

середовищі (повітря).

Під час насичення в розрідженому (0,01 Па) азоткисневмісному

газовому середовищі (повітря) за температури 850°С (рис. 5.40 а) на поверхні

технічно чистого титану ВТ1-0 утворюється плівка фіолетового кольору, яка

згідно з результатами рентгенівського фазового аналізу містить

оксинітридний, оксидний та нітридний складники [335]. Оксинітридну фазу

TiNxO1-х ідентифікували за рефлексами (111), (200) і (220), оксидну – за (110)

TiO2 у модифікації рутилу, а нітридну – за рефлексами нітриду Ti2N. У

дифракційному спектрі також спостерігаються рефлекси α-Ti високої

відносної інтенсивності.

За нижчих температур насичення оксинітридна фаза не фіксувалася,

хоча на її наявність опосередковано вказує фіолетове забарвлення поверхні

[43].

Зі зниженням температури оксинітрування до 800 і 750°С (рис. 5.40 б, в)

активізується оксидоутворення, про що свідчить збільшення кількості та
