234

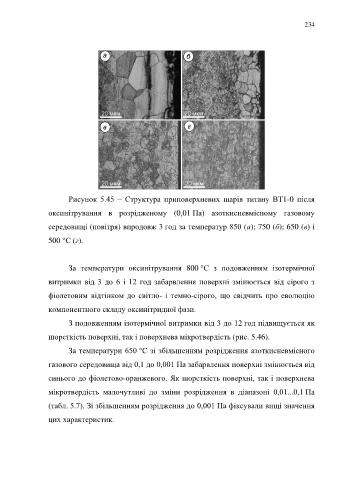

Рисунок 5.45 – Структура приповерхневих шарів титану ВТ1-0 після

оксинітрування в розрідженому (0,01 Па) азоткисневмісному газовому

середовищі (повітря) впродовж 3 год за температур 850 (а); 750 (б); 650 (в) і

500 °С (г).

За температури оксинітрування 800 °С з подовженням ізотермічної

витримки від 3 до 6 і 12 год забарвлення поверхні змінюється від сірого з

фіолетовим відтінком до світло- і темно-сірого, що свідчить про еволюцію

компонентного складу оксинітридної фази.

З подовженням ізотермічної витримки від 3 до 12 год підвищується як

шорсткість поверхні, так і поверхнева мікротвердість (рис. 5.46).

За температури 650 °С зі збільшенням розрідження азоткисневмісного

газового середовища від 0,1 до 0,001 Па забарвлення поверхні змінюється від

синього до фіолетово-оранжевого. Як шорсткість поверхні, так і поверхнева

мікротвердість малочутливі до зміни розрідження в діапазоні 0,01...0,1 Па

(табл. 5.7). Зі збільшенням розрідження до 0,001 Па фіксували вищі значення

цих характеристик.
