Page 238 - Докторська дисертація_Ткачук

238

0,1 Па шорсткість поверхні зменшується, а поверхнева мікротвердість

практично не змінюється (табл. 5.8).

Таблиця 5.8 – Шорсткість поверхні та поверхнева мікротвердість

технічно чистого титану ВТ1-0 після оксинітрування у розрідженій

азоткисневмісній газовій суміші за температури 650 °С

Розрідження, Па
Характеристики
0,01 0,1 0,01 0,1
поверхні
(20% О2) (20% О2) (30% О2) (30% О2)

Ra, мкм 0,119 0,079 0,093 0,079

Н0,49, ГПа 5,29 5,10 4,03 4,17

Крива розподілу мікротвердості по перерізу зміцнених шарів,

сформованих за температури оксинітрування 750 °С, розміщується в області

найвищих значень твердості (рис. 5.50).

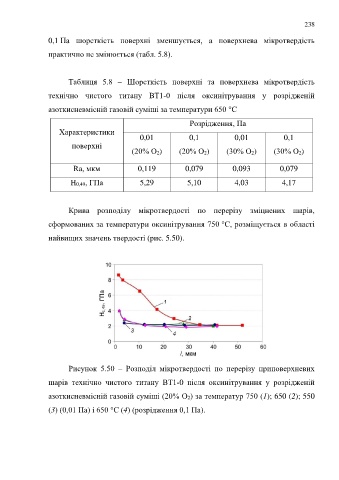

Рисунок 5.50 – Розподіл мікротвердості по перерізу приповерхневих

шарів технічно чистого титану ВТ1-0 після оксинітрування у розрідженій

азоткисневмісній газовій суміші (20% О2) за температур 750 (1); 650 (2); 550

(3) (0,01 Па) і 650 °С (4) (розрідження 0,1 Па).
