Page 241 - Докторська дисертація_Ткачук

241

Корозійну поведінку технічно чистого титану ВТ1-0 з поверхневими

шарами, сформованими під час оксинітрування за температур 550…750°С у

розрідженій (0,01 Па) азоткисневмісній газовій суміші з вмістом кисню 20 і

30 об.%, досліджували у розчині Рінгера при 36°С.

На анодній гілці поляризаційної кривої титану з оксинітридним шаром,

сформованим в азоткисневмісній газовій суміші (вміст кисню 30 об.%) за

температури 750°С, окрім незначної пасивної області, спостерігається анодне

розчинення поверхні у всьому досліджуваному діапазоні потенціалів

(рис. 5.54, крива 1). У табл. 5.9 наведені параметри корозії.

Для титану, оксинітрованого за 650°С, у діапазоні потенціалів

-0,20…0,75 В спостерігається широка пасивна область (рис. 5.54, крива 2).

2
Густина струму пасивації становить 0,1 А/м . Густина струму анодного
розчинення на порядок нижча, ніж для оксинітридного шару, сформованиого

за 750°С. У той же час густина струму корозії в 1,4 рази вища.

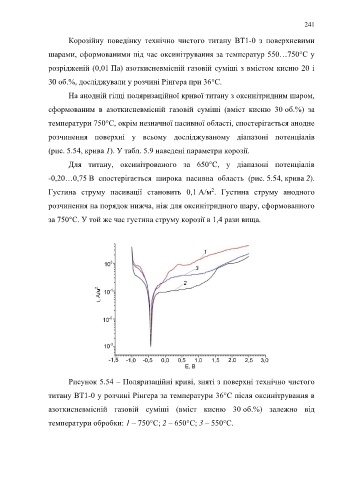

Рисунок 5.54 – Поляризаційні криві, зняті з поверхні технічно чистого

титану ВТ1-0 у розчині Рінгера за температури 36°С після оксинітрування в

азоткисневмісній газовій суміші (вміст кисню 30 об.%) залежно від

температури обробки: 1 – 750°С; 2 – 650°С; 3 – 550°С.
