Page 240 - Докторська дисертація_Ткачук
P. 240
240

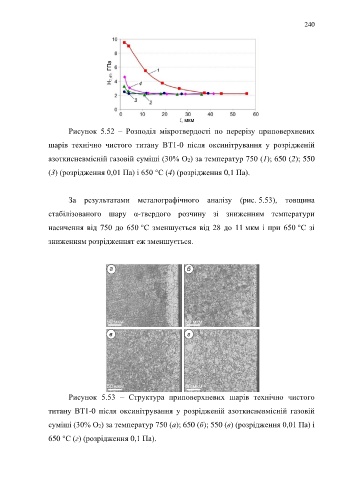

Рисунок 5.52 – Розподіл мікротвердості по перерізу приповерхневих
шарів технічно чистого титану ВТ1-0 після оксинітрування у розрідженій
азоткисневмісній газовій суміші (30% О2) за температур 750 (1); 650 (2); 550
(3) (розрідження 0,01 Па) і 650 °С (4) (розрідження 0,1 Па).
За результатами металографічного аналізу (рис. 5.53), товщина
стабілізованого шару α-твердого розчину зі зниженням температури
насичення від 750 до 650 °С зменшується від 28 до 11 мкм і при 650 °С зі
зниженням розрідженнят еж зменшується.
Рисунок 5.53 – Структура приповерхневих шарів технічно чистого
титану ВТ1-0 після оксинітрування у розрідженій азоткисневмісній газовій
суміші (30% О2) за температур 750 (а); 650 (б); 550 (в) (розрідження 0,01 Па) і
650 °С (г) (розрідження 0,1 Па).
