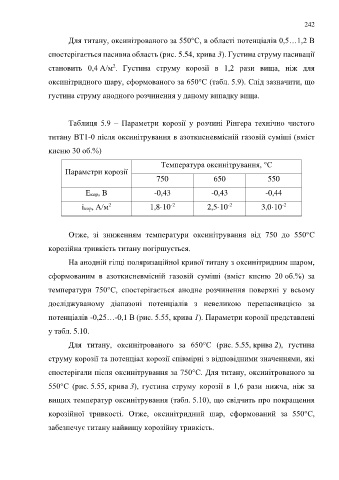

Page 242 - Докторська дисертація_Ткачук

242

Для титану, оксинітрованого за 550°С, в області потенціалів 0,5…1,2 В

спостерігається пасивна область (рис. 5.54, крива 3). Густина струму пасивації

2
становить 0,4 А/м . Густина струму корозії в 1,2 рази вища, ніж для
оксинітридного шару, сформованого за 650°С (табл. 5.9). Слід зазначити, що

густина струму анодного розчинення у даному випадку вища.

Таблиця 5.9 – Параметри корозії у розчині Рінгера технічно чистого

титану ВТ1-0 після оксинітрування в азоткисневмісній газовій суміші (вміст

кисню 30 об.%)

Температура оксинітрування, °С
Параметри корозії
750 650 550

Екор, В -0,43 -0,43 -0,44

-2
2
-2
-2
ікор, A/м 1,8·10 2,5·10 3,0·10

Отже, зі зниженням температури оксинітрування від 750 до 550°С

корозійна тривкість титану погіршується.
На анодній гілці поляризаційної кривої титану з оксинітридним шаром,

сформованим в азоткисневмісній газовій суміші (вміст кисню 20 об.%) за
температури 750°С, спостерігається анодне розчинення поверхні у всьому

досліджуваному діапазоні потенціалів з невеликою перепасивацією за

потенціалів -0,25…-0,1 В (рис. 5.55, крива 1). Параметри корозії представлені

у табл. 5.10.

Для титану, оксинітрованого за 650°С (рис. 5.55, крива 2), густина

струму корозії та потенціал корозії співмірні з відповідними значеннями, які

спостерігали після оксинітрування за 750°С. Для титану, оксинітрованого за

550°С (рис. 5.55, крива 3), густина струму корозії в 1,6 рази нижча, ніж за

вищих температур оксинітрування (табл. 5.10), що свідчить про покращення

корозійної тривкості. Отже, оксинітридний шар, сформований за 550°С,

забезпечує титану найвищу корозійну тривкість.
