Page 244 - Докторська дисертація_Ткачук

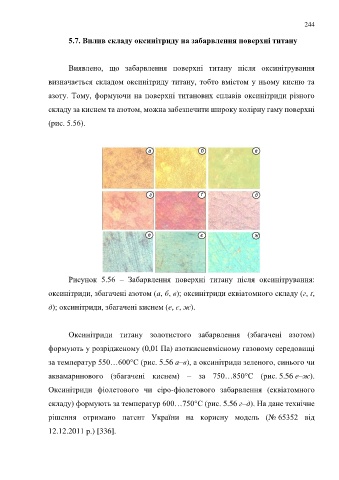

244

5.7. Вплив складу оксинітриду на забарвлення поверхні титану

Виявлено, що забарвлення поверхні титану після оксинітрування

визначається складом оксинітриду титану, тобто вмістом у ньому кисню та

азоту. Тому, формуючи на поверхні титанових сплавів оксинітриди різного

складу за киснем та азотом, можна забезпечити широку колірну гаму поверхні

(рис. 5.56).

Рисунок 5.56 – Забарвлення поверхні титану після оксинітрування:

оксинітриди, збагачені азотом (а, б, в); оксинітриди еквіатомного складу (г, ґ,

д); оксинітриди, збагачені киснем (е, є, ж).

Оксинітриди титану золотистого забарвлення (збагачені азотом)

формують у розрідженому (0,01 Па) азоткисневмісному газовому середовищі

за температур 550…600°С (рис. 5.56 а–в), а оксинітриди зеленого, синього чи

аквамаринового (збагачені киснем) – за 750…850°С (рис. 5.56 е–ж).

Оксинітриди фіолетового чи сіро-фіолетового забарвлення (еквіатомного

складу) формують за температур 600…750°С (рис. 5.56 г–д). На дане технічне
рішення отримано патент України на корисну модель (№ 65352 від

12.12.2011 р.) [336].
