Page 246 - Докторська дисертація_Ткачук

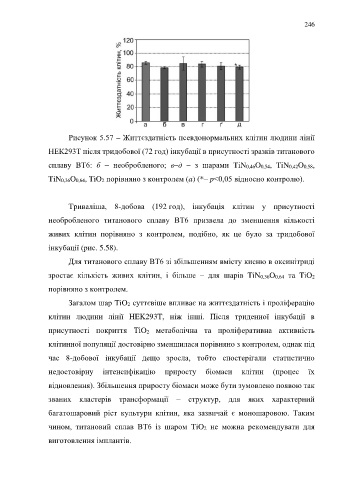

246

Рисунок 5.57 – Життєздатність псевдонормальних клітин людини лінії

НЕК293Т після тридобової (72 год) інкубації в присутності зразків титанового

сплаву ВТ6: б – необробленого; в–д – з шарами TiN0,46O0,54, TiN0,42O0,58,

TiN0,36O0,64, TiO2 порівняно з контролем (a) (*– p<0,05 відносно контролю).

Триваліша, 8-добова (192 год), інкубація клітин у присутності

необробленого титанового сплаву ВТ6 призвела до зменшення кількості

живих клітин порівняно з контролем, подібно, як це було за тридобової

інкубації (рис. 5.58).

Для титанового сплаву ВТ6 зі збільшенням вмісту кисню в оксинітриді

зростає кількість живих клітин, і більше – для шарів TiN0,36O0,64 та TiO2

порівняно з контролем.

Загалом шар TiO2 суттєвіше впливає на життєздатність і проліферацію

клітин людини лінії HEK293T, ніж інші. Після триденної інкубації в

присутності покриття TiO2 метаболічна та проліферативна активність

клітинної популяції достовірно зменшилася порівняно з контролем, однак під

час 8-добової інкубації дещо зросла, тобто спостерігали статистично
недостовірну інтенсифікацію приросту біомаси клітин (процес їх

відновлення). Збільшення приросту біомаси може бути зумовлено появою так
званих кластерів трансформації – структур, для яких характерний

багатошаровий ріст культури клітин, яка зазвичай є моношаровою. Таким
чином, титановий сплав ВТ6 із шаром TiO2 не можна рекомендувати для

виготовлення імплантів.
