Page 251 - Докторська дисертація_Ткачук

251

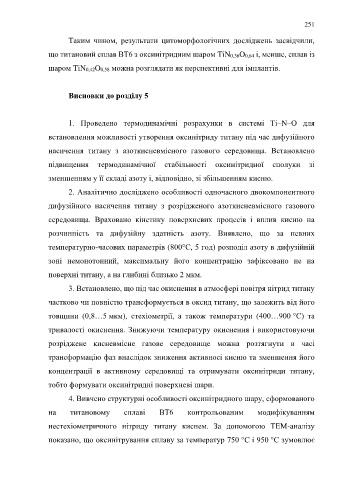

Таким чином, результати цитоморфологічних досліджень засвідчили,

що титановий сплав ВТ6 з оксинітридним шаром TiN0,36O0,64 і, менше, сплав із

шаром TiN0,42O0,58 можна розглядати як перспективні для імплантів.

Висновки до розділу 5

1. Проведено термодинамічні розрахунки в системі Ti–N–O для

встановлення можливості утворення оксинітриду титану під час дифузійного

насичення титану з азоткисневмісного газового середовища. Встановлено

підвищення термодинамічної стабільності оксинітридної сполуки зі

зменшенням у її складі азоту і, відповідно, зі збільшенням кисню.

2. Аналітично досліджено особливості одночасного двокомпонентного

дифузійного насичення титану з розрідженого азоткисневмісного газового

середовища. Враховано кінетику поверхневих процесів і вплив кисню на

розчинність та дифузійну здатність азоту. Виявлено, що за певних

температурно-часових параметрів (800°С, 5 год) розподіл азоту в дифузійній

зоні немонотонний, максимальну його концентрацію зафіксовано не на

поверхні титану, а на глибині близько 2 мкм.

3. Встановлено, що під час окиснення в атмосфері повітря нітрид титану

частково чи повністю трансформується в оксид титану, що залежить від його

товщини (0,8…5 мкм), стехіометрії, а також температури (400…900 °С) та

тривалості окиснення. Знижуючи температуру окиснення і використовуючи

розріджене кисневмісне газове середовище можна розтягнути в часі

трансформацію фаз внаслідок зниження активносі кисню та зменшення його

концентрації в активному середовищі та отримувати оксинітриди титану,

тобто формувати оксинітридні поверхневі шари.
4. Вивчено структурні особливості оксинітридного шару, сформованого

на титановому сплаві ВТ6 контрольованим модифікуванням

нестехіометричного нітриду титану киснем. За допомогою ТЕМ-аналізу

показано, що оксинітрування сплаву за температур 750 °C і 950 °C зумовлює
