Page 252 - Докторська дисертація_Ткачук

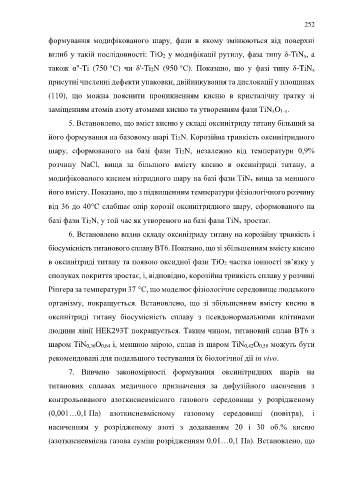

252

формування модифікованого шару, фази в якому змінюються від поверхні

вглиб у такій послідовності: ТiО2 у модифікації рутилу, фаза типу δ-TiNх, а

також α''-Ti (750 °C) чи δ'-Ti2N (950 °C). Показано, що у фазі типу δ-TiNх

присутні численні дефекти упаковки, двійникування та дислокації у площинах

(110), що можна пояснити проникненням кисню в кристалічну ґратку зі

заміщенням атомів азоту атомами кисню та утворенням фази TiNxO1-x.

5. Встановлено, що вміст кисню у складі оксинітриду титану більший за

його формування на базовому шарі Ti2N. Корозійна тривкість оксинітридного

шару, сформованого на базі фази Ті2N, незалежно від температури 0,9%

розчину NaCl, вища за більшого вмісту кисню в оксинітриді титану, а

модифікованого киснем нітридного шару на базі фази ТіNx вища за меншого

його вмісту. Показано, що з підвищенням температури фізіологічного розчину

від 36 до 40С слабшає опір корозії оксинітридного шару, сформованого на

базі фази Ті2N, у той час як утвореного на базі фази ТіNx зростає.

6. Встановлено вплив складу оксинітриду титану на корозійну тривкість і

біосумісність титанового сплаву ВТ6. Показано, що зі збільшенням вмісту кисню

в оксинітриді титану та появою оксидної фази TiO2 частка іонності зв’язку у

сполуках покриття зростає, і, відповідно, корозійна тривкість сплаву у розчині

Рінгера за температури 37 °С, що моделює фізіологічне середовище людського

організму, покращується. Встановлено, що зі збільшенням вмісту кисню в
оксинітриді титану біосумісність сплаву з псевдонормальними клітинами

людини лінії НЕК293Т покращується. Таким чином, титановий сплав ВТ6 з
шаром TiN0,36O0,64 і, меншою мірою, сплав із шаром TiN0,42O0,58 можуть бути

рекомендовані для подальшого тестування їх біологічної дії in vivo.
7. Вивчено закономірності формування оксинітридних шарів на

титанових сплавах медичного призначення за дифузійного насичення з

контрольованого азоткисневмісного газового середовища у розрідженому

(0,001…0,1 Па) азоткисневмісному газовому середовищі (повітря), і

насиченням у розрідженому азоті з додаванням 20 і 30 об.% кисню

(азоткисневмісна газова суміш розрідженням 0,01…0,1 Па). Встановлено, що
