Page 253 - Докторська дисертація_Ткачук

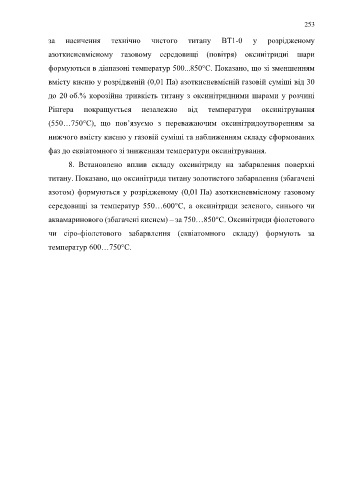

253

за насичення технічно чистого титану ВТ1-0 у розрідженому

азоткисневмісному газовому середовищі (повітря) оксинітридні шари

формуються в діапазоні температур 500...850°С. Показано, що зі зменшенням

вмісту кисню у розрідженій (0,01 Па) азоткисневмісній газовій суміші від 30

до 20 об.% корозійна тривкість титану з оксинітридними шарами у розчині

Рінгера покращується незалежно від температури оксинітрування

(550…750°С), що пов’язуємо з переважаючим оксинітридоутворенням за

нижчого вмісту кисню у газовій суміші та наближенням складу сформованих

фаз до еквіатомного зі зниженням температури оксинітрування.

8. Встановлено вплив складу оксинітриду на забарвлення поверхні

титану. Показано, що оксинітриди титану золотистого забарвлення (збагачені

азотом) формуються у розрідженому (0,01 Па) азоткисневмісному газовому

середовищі за температур 550…600°С, а оксинітриди зеленого, синього чи

аквамаринового (збагачені киснем) – за 750…850°С. Оксинітриди фіолетового

чи сіро-фіолетового забарвлення (еквіатомного складу) формують за

температур 600…750°С.
