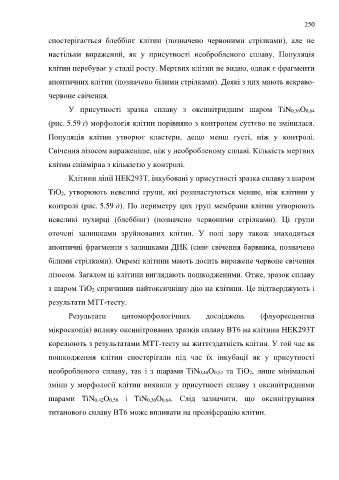

Page 250 - Докторська дисертація_Ткачук

250

спостерігається блеббінг клітин (позначено червоними стрілками), але не

настільки виражений, як у присутності необробленого сплаву. Популяція

клітин перебуває у стадії росту. Мертвих клітин не видно, однак є фрагменти

апоптичних клітин (позначено білими стрілками). Деякі з них мають яскраво-

червоне свічення.

У присутності зразка сплаву з оксинітридним шаром TiN0,36O0,64

(рис. 5.59 ґ) морфологія клітин порівняно з контролем суттєво не змінилася.

Популяція клітин утворює кластери, дещо менш густі, ніж у контролі.

Свічення лізосом вираженіше, ніж у необробленому сплаві. Кількість мертвих

клітин співмірна з кількістю у контролі.

Клітини лінії НЕК293Т, інкубовані у присутності зразка сплаву з шаром

TiO2, утворюють невеликі групи, які розпластуються менше, ніж клітини у

контролі (рис. 5.59 д). По периметру цих груп мембрани клітин утворюють

невеликі пухирці (блеббінг) (позначено червоними стрілками). Ці групи

оточені залишками зруйнованих клітин. У полі зору також знаходяться

апоптичні фрагменти з залишками ДНК (синє свічення барвника, позначено

білими стрілками). Окремі клітини мають досить виражене червоне свічення

лізосом. Загалом ці клітини виглядають пошкодженими. Отже, зразок сплаву

з шаром TiO2 спричинив найтоксичнішу дію на клітини. Це підтверджують і

результати МТТ-тесту.

Результати цитоморфологічних досліджень (флуоресцентна

мікроскопія) впливу оксинітрованих зразків сплаву ВТ6 на клітини HEK293T

корелюють з результатами MTT-тесту на життєздатність клітин. У той час як

пошкодження клітин спостерігали під час їх інкубації як у присутності

необробленого сплаву, так і з шарами TiN0,46O0,54 та TiO2, лише мінімальні

зміни у морфології клітин виявили у присутності сплаву з оксинітридними

шарами TiN0,42O0,58 і TiN0,36O0,64. Слід зазначити, що оксинітрування

титанового сплаву ВТ6 може впливати на проліферацію клітин.
